1. 簡介
555定時器是一種廣泛應用于電子電路中的集成電路,因其穩定性高、功能多樣且使用方便,成為工程師和電子愛好者的常用工具之一。多諧振蕩器是一種不需要外部觸發信號而能自我振蕩的電路,常用于產生方波或脈沖信號。本文將詳細介紹555定時器構成的多諧振蕩器電路的工作原理、設計步驟及應用。
2. 555定時器概述
555定時器內部包括兩個比較器、一個RS觸發器、一個放電晶體管及一個電壓分壓器。它有三個工作模式:單穩態、雙穩態和多諧振蕩模式。在多諧振蕩模式下,555定時器能產生連續的脈沖信號,成為一個自激振蕩器。
3. 多諧振蕩器電路原理

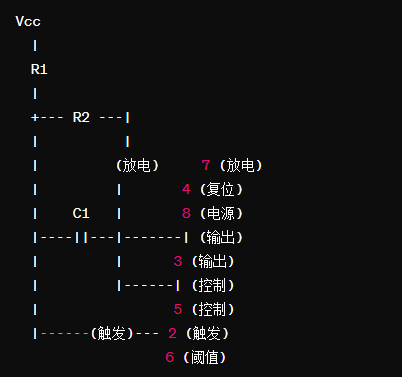

多諧振蕩器電路的核心是555定時器與兩個電阻和一個電容的組合。具體電路如下圖所示:
4. 工作原理
電路上電后,電容C1開始通過R1和R2充電。當C1上的電壓達到2/3 Vcc時,555定時器內部的閾值比較器翻轉,放電管導通,C1通過R2放電。當電容上的電壓降到1/3 Vcc時,觸發比較器翻轉,放電管關斷,C1再次開始充電。如此循環,產生連續的脈沖信號。
5. 波形與頻率計算
電容C1的充放電時間決定了輸出波形的頻率和占空比。充電時間為:
放電時間為:
總周期T為:
輸出信號的頻率f為:
占空比D為:
6. 電路設計步驟
確定頻率和占空比要求:根據應用需求確定振蕩頻率和占空比。
選擇電容C1:根據頻率范圍選擇適當?shù)碾娙葜怠?/span>
計算電阻R1和R2:根據公式計算R1和R2的值。
電路搭建:將555定時器、電阻和電容按照設計連接。
調試與測試:上電測試輸出波形,調整電阻和電容值以滿足設計要求。
7. 應用實例
多諧振蕩器廣泛應用于脈沖信號產生、時鐘電路、LED閃爍、音頻信號產生等領域。以下是幾個具體應用實例:
LED閃爍電路:使用多諧振蕩器產生1Hz左右的脈沖信號驅動LED,達到閃爍效果。
時鐘電路:在數字電路中,多諧振蕩器可用作時鐘信號源。
報警電路:結合揚聲器和多諧振蕩器,可以設計簡單的聲音報警器。
8. 注意事項
元件選擇:電阻和電容的容差會影響振蕩頻率的精度,選用高精度元件可提高電路穩定性。
電源濾波:555定時器對電源噪聲較敏感,建議在電源引腳加濾波電容。
負載影響:輸出端接較大負載時,可能需要加緩沖電路以避免影響振蕩器性能。
9. 總結
555定時器構成的多諧振蕩器電路由于其設計簡單、成本低廉、性能可靠,廣泛應用于各種電子產品中。掌握其工作原理和設計方法,對于電子工程師和愛好者來說,是一項重要的技能。通過合理選擇和搭配元件,可以設計出滿足不同需求的振蕩器電路。未來,隨著電子技術的進步,555定時器的應用將會更加廣泛和深入。
