原標題：基于KC705 開發板 的FPGA ethernet 實際完整項目（代碼）可定制修改
一、項目概述
本項目基于 Xilinx KC705 開發板，其搭載了 Xilinx Virtex-7 FPGA 芯片，具有高速串行收發器、大容量存儲資源和豐富的 IO 接口。利用開發板上原生支持的高速串口、DDR3 SDRAM、以及板載的時鐘資源，設計一套完整的 FPGA Ethernet 通信方案，實現數據的高速傳輸和網絡協議處理。項目中采用基于 FPGA 實現的 Ethernet MAC/IP 核，通過高速以太網接口與上位機或其他網絡設備通信，同時支持用戶自定義數據處理邏輯。該方案具備高度定制化的特性，能夠根據實際應用需要靈活修改數據協議、增加功能模塊，實現實時數據采集、處理及傳輸。
二、系統架構設計
本項目系統主要分為三大部分：以太網通信模塊、數據處理模塊以及系統管理模塊。
以太網通信模塊：
利用 FPGA 內部邏輯實現 Ethernet MAC 核，負責對以太網幀進行封裝和解析，并與外部 PHY 或 SFP 模塊進行物理層交互。該模塊支持全雙工傳輸，能夠?qū)崿F(xiàn)高速數據通信，并通過 DMA 方式與外部存儲器進行數據交互。為滿足實時傳輸要求，本模塊設計了高效的 FIFO 緩沖機制，確保數據流在發送與接收過程中的穩定性和完整性。數據處理模塊：
數據處理模塊主要包括數據預處理、數據協議轉換以及數據存儲控制等子模塊。該模塊利用 FPGA 并行處理能力，實現數據的高速采集、過濾和存儲。根據用戶需求，可以靈活定制數據處理算法，例如對數據進行CRC 校驗、數據加密或協議轉換。模塊內部設計采用流水線和并行處理技術，確保在高速數據傳輸環境下仍能實時響應。系統管理模塊：
系統管理模塊負責整個系統的時鐘管理、復位管理、狀態監控以及與上位機的通信接口。采用狀態機設計實現各個模塊間的協調工作，并通過配置寄存器對整個系統的工作參數進行調整。系統管理模塊還負責監控系統運行狀態，提供錯誤檢測和異常處理機制，保證系統在異常情況下能夠安全恢復。

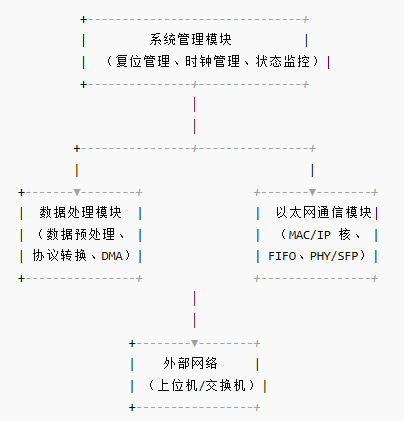

整個系統架構的設計如圖所示：
三、優選元器件及器件說明
在本項目中，為確保系統實現穩定、高速的通信及數據處理功能，所有元器件的選擇均經過嚴格評估和比對。下面詳細說明每個主要元器件的型號、作用、選擇依據以及功能描述。
FPGA 主控芯片：Xilinx Virtex-7 XC7VX485T
器件作用：作為整個系統的核心處理單元，負責實現所有數字邏輯電路、數據處理和通信協議。
選擇依據：Virtex-7 系列擁有強大的 DSP 資源和高速串行收發器，支持多千兆位以太網接口；具備較高的邏輯密度和豐富的內嵌資源，非常適合實現復雜的實時數據處理和高速網絡通信。
功能描述：支持并行計算、數據加速、實時信號處理以及內嵌 IP 核的無縫集成，能夠通過硬件加速實現數據封裝、解析、存儲和傳輸?shù)裙δ堋?/span>
時鐘源：低抖動高速時鐘振蕩器（型號：SiTime SiT9082）
器件作用：提供系統主時鐘信號，確保 FPGA 內部所有邏輯模塊同步工作。
選擇依據：SiTime 系列產品具有低相位噪聲、穩定性高的特點，能夠提供精準的時鐘源，確保高速數據傳輸過程中時鐘抖動不影響信號完整性。
功能描述：為所有高速串行接口和內部邏輯提供參考時鐘，同時支持溫度補償功能，保證在不同環境下時鐘頻率穩定。
存儲器：DDR3 SDRAM（型號：Micron MT41J128M16HA-125）
器件作用：作為數據緩存和臨時存儲區，主要用于以太網數據幀的緩沖、存儲和快速交換。
選擇依據：DDR3 SDRAM 具有高帶寬、低延遲和較大容量，能夠滿足實時數據傳輸過程中對高速數據緩存的要求，同時支持 FPGA 內部 DMA 直接訪問，提高數據處理效率。
功能描述：主要用于存儲接收到的以太網幀數據及用戶處理后的數據，確保系統在高數據速率下不會出現數據丟失現象。
網絡物理層模塊：SFP 模塊（型號：Finisar FTLF8524P2BNL）
器件作用：提供光纖通信接口，將 FPGA 內部的電信號轉換為適合光纖傳輸?shù)墓庑盘?，實現遠距離、高速的數據通信。
選擇依據：該型號 SFP 模塊支持千兆以太網通信，傳輸速率穩定且抗干擾能力強，非常適合工業環境中要求高可靠性和高速傳輸?shù)膽?yīng)用。
功能描述：實現 FPGA 與外部光纖網絡的互聯，支持熱插拔和多種傳輸模式，是整個以太網通信鏈路中的關鍵器件。
高速以太網 PHY 芯片：Analog Devices ADIN2111
器件作用：作為網絡物理層接口，實現數據的串行傳輸和接收，將數字信號轉換為物理信號。
選擇依據：ADIN2111 具有高集成度、低功耗和高速傳輸能力，支持全雙工通信和自動協商功能，非常適合與 FPGA 內部 MAC 核配合使用。
功能描述：提供信號編碼、調制、解調以及信號完整性保護功能，同時具備自適應均衡和誤碼檢測功能，確保通信鏈路的高可靠性。
電源管理模塊：DC-DC 轉換器（型號：TI TPS54560）
器件作用：為整個系統提供穩定的多路電源，確保 FPGA 及其他外圍器件的正常供電。
選擇依據：TPS54560 具有高效率、寬輸入電壓范圍和低紋波噪聲特性，適合用于高頻率高速系統中對電源質量要求較高的場合。
功能描述：能夠?qū)⑤斎胫绷麟妷恨D(zhuǎn)換為系統所需的各個電壓等級，同時提供多路輸出，保證各個模塊在不同電壓下均能穩定運行。
配置及通信接口：USB-to-UART 模塊（型號：FTDI FT2232H）
器件作用：實現 FPGA 與上位機之間的串行通信，便于系統調試、配置和數據傳輸。
選擇依據：FT2232H 提供高速 USB 通信接口，支持多種串行通信協議，且軟件驅動成熟、使用方便，非常適合原型開發階段調試及數據傳輸。
功能描述：作為調試接口，將系統狀態、錯誤信息和調試數據傳輸?shù)缴衔粰C，并支持在線配置和調試。
輔助器件：電容、電感、濾波器等
器件作用：提供信號濾波、去耦及電源穩定性支持，確保各模塊信號質量。
選擇依據：選用高精度低 ESR 的陶瓷電容、低直流電阻電感器以及高效濾波器件，確保在高速數據傳輸過程中信號無干擾和電源噪聲極小。
功能描述：保護高速信號和電源線，減少因噪聲引起的信號畸變和系統誤判，確保整體系統的可靠運行。
四、系統電路框圖說明
本方案在硬件設計上采用分層模塊化設計，主要模塊之間通過標準信號總線和控制接口連接。下面對電路框圖進行詳細說明。
在該電路框圖中，F(xiàn)PGA 作為整個系統的核心，通過高速互聯與 DDR3 SDRAM 以及以太網模塊相連接。DDR3 用于緩存高速數據流，而以太網 MAC/IP 核通過內部邏輯實現數據的封裝和解析，最終通過網絡 PHY 或 SFP 模塊實現與外部網絡設備的通信。同時，電源管理模塊為整個系統提供穩定、低噪聲的多路電源，確保各個器件穩定運行。
五、FPGA 代碼實現及模塊劃分
在 FPGA 內部設計中，主要采用 Verilog HDL 實現各個模塊，整個設計分為以下幾個主要模塊：
Ethernet MAC 模塊
采用標準的 10/100/1000 Mbps Ethernet MAC 協議，通過 FIFO 緩沖與數據處理模塊進行數據交換。內部包含幀定界、地址匹配、CRC 校驗以及 DMA 接口控制，支持多種傳輸模式。
核心代碼示例如下：
module ethernet_mac (
input clk,
input rst_n,
// 接收數據接口
input [7:0] rx_data,
input rx_valid,
output reg rx_ready,
// 發送數據接口
output reg [7:0] tx_data,
output reg tx_valid,
input tx_ready,
// DMA 接口
output reg [31:0] dma_wr_data,
output reg dma_wr_en,
input dma_wr_ready,
// 狀態監控
output reg link_status
);
// 內部狀態定義
reg [15:0] rx_frame_len;
reg [31:0] crc_reg;
reg [2:0] state;
localparam STATE_IDLE = 3'd0,
STATE_RECEIVE = 3'd1,
STATE_CHECK_CRC= 3'd2,
STATE_SEND = 3'd3,
STATE_DMA = 3'd4;
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
state <= STATE_IDLE;
rx_ready <= 1'b0;
tx_valid <= 1'b0;
dma_wr_en <= 1'b0;
rx_frame_len <= 16'd0;
crc_reg <= 32'hFFFFFFFF;
link_status <= 1'b0;
end
else begin
case(state)
STATE_IDLE: begin
rx_ready <= 1'b1;
if(rx_valid) begin
rx_frame_len <= 16'd0;
crc_reg <= 32'hFFFFFFFF;
state <= STATE_RECEIVE;
end
end
STATE_RECEIVE: begin
if(rx_valid) begin
// 接收數據，更新幀長度及 CRC 校驗
rx_frame_len <= rx_frame_len + 1;
crc_reg <= crc_update(crc_reg, rx_data);
if(rx_frame_len == 16'd1518) begin
state <= STATE_CHECK_CRC;
end
end
else if(!rx_valid && rx_frame_len > 16'd0) begin
state <= STATE_CHECK_CRC;
end
end
STATE_CHECK_CRC: begin
// 簡單CRC檢查示例
if(crc_reg == 32'hDEBB20E3) begin
state <= STATE_DMA;
end
else begin
state <= STATE_IDLE;
end
end
STATE_DMA: begin
if(dma_wr_ready) begin
dma_wr_data <= {24'd0, rx_data}; // 簡單示例
dma_wr_en <= 1'b1;
state <= STATE_SEND;
end
end
STATE_SEND: begin
if(tx_ready) begin
tx_data <= rx_data;
tx_valid <= 1'b1;
state <= STATE_IDLE;
end
end
default: state <= STATE_IDLE;
endcase
end
end
// CRC 更新函數（偽代碼）
function [31:0] crc_update;
input [31:0] current_crc;
input [7:0] data_byte;
begin
crc_update = current_crc ^ {data_byte, 24'd0}; // 示例實現，實際應用中應使用標準 CRC 算法
end
endfunction
endmodule
DMA 數據傳輸模塊
該模塊負責在 FPGA 內部與 DDR3 SDRAM 或其他存儲器之間傳輸數據，采用雙緩沖技術與 FIFO 數據緩存，確保數據在高速傳輸時不會出現擁塞或丟失。代碼中通過握手信號（如 dma_wr_ready、dma_wr_en）實現數據傳輸控制，保證數據流的連續性。數據處理模塊
數據處理模塊主要包括數據預處理、地址匹配、數據包過濾等功能。利用 FPGA 的并行處理能力，完成數據的高速計算和轉換。該模塊內部采用狀態機控制，保證數據流在各個子模塊間順利傳遞。系統管理模塊
實現系統時鐘復位、狀態監控以及上位機調試接口。該模塊通過 USB-to-UART 接口（FT2232H）與外部進行通信，實現系統參數配置、狀態讀取及錯誤處理。所有配置寄存器均通過狀態機動態管理，便于后續功能擴展。
六、軟件與固件開發
在 FPGA 端完成底層硬件邏輯實現后，項目還需要在上位機端開發軟件，用于系統配置、數據采集以及通信數據的展示?；诔Ｒ姷拈_發環境，如 Xilinx Vivado 和 SDK，本項目軟件部分主要包含以下功能：
系統初始化與配置
軟件首先初始化 FPGA 系統，下載配置文件（bitstream），并通過串口或網絡接口與 FPGA 進行握手。初始化過程中讀取 FPGA 內部寄存器狀態，確保各模塊已正確啟動。數據采集與監控
利用 USB-to-UART 接口實現數據的實時采集，借助圖形化界面展示系統運行狀態與數據傳輸情況。軟件中加入數據日志記錄、錯誤報警等功能，便于系統調試和長期監控。定制化數據處理
根據用戶需求，軟件可以對接收到的數據進行進一步處理、分析或存儲，并可通過協議轉換接口與其他系統交互。支持自定義插件式擴展，滿足不同應用場景的需求。
示例 C 語言代碼片段（基于 SDK 的串口通信）如下：
#include <stdio.h>
#include <stdlib.h>
#include "xuartps.h"
#include "platform.h"
#define UART_DEVICE_ID XPAR_XUARTPS_0_DEVICE_ID
XUartPs Uart_Ps;
int init_uart(void) {
XUartPs_Config *Config;
int Status;
Config = XUartPs_LookupConfig(UART_DEVICE_ID);
if (NULL == Config) {
return XST_FAILURE;
}
Status = XUartPs_CfgInitialize(&Uart_Ps, Config, Config->BaseAddress);
if (Status != XST_SUCCESS) {
return XST_FAILURE;
}
XUartPs_SetBaudRate(&Uart_Ps, 115200);
return XST_SUCCESS;
}
int main() {
int Status;
init_platform();
Status = init_uart();
if (Status != XST_SUCCESS) {
printf("UART 初始化失敗
");
return XST_FAILURE;
}
printf("FPGA Ethernet 系統啟動成功
");
// 讀取 FPGA 數據寄存器示例
while (1) {
u8 Buffer[128];
int ReceivedCount = XUartPs_Recv(&Uart_Ps, Buffer, sizeof(Buffer));
if (ReceivedCount > 0) {
// 數據處理示例
