原標題：基于PIC16C73單片機實現十二位A/D轉換器設計方案

一、摘要

本方案采用PIC16C73單片機作為系統的控制核心，利用其靈活的定時與比較功能，實現對外部高精度模擬信號的采樣和數字轉換。通過引入LM336?2.5穩壓二極管作為精密2.5V基準電壓源、ICL7650低漂移斬波放大器實現信號前端放大與積分，同時借助74HCT4066多路模擬開關構成采樣保持模塊，設計出一套低成本、高精度、可達到十二位分辨率的A/D轉換器。本文詳細介紹了整體設計架構、各模塊原理、元器件選型依據、誤差分析與校準方法，并提供了完整的電路框圖和各模塊的工作原理說明。

二、引言

在現代儀器儀表、自動化控制及數據采集系統中，模擬信號數字化是不可或缺的一環。傳統ADC芯片雖然種類繁多，但在特定場合（例如對成本、功耗及體積有嚴格要求時），采用單片機配合外部精密模塊實現自制ADC方案具有一定優勢。
本設計方案正是在這種背景下提出，旨在利用PIC16C73這一低成本、易于編程的8位單片機，通過外部精密模塊構成高分辨率A/D轉換器。其中，LM336?2.5作為精密基準電壓源，其溫漂小、穩定性高；ICL7650作為斬波放大器，能有效消除低頻漂移與直流誤差；74HCT4066則用于構造精確的采樣保持電路，實現信號瞬態捕捉。系統總體設計采用單斜積分法或時間編碼法來完成模擬信號的轉換，保證了轉換精度與響應速度的平衡。

本文將從理論分析、系統結構、元器件選型、詳細電路設計、調試測試與誤差分析等方面對本方案進行全面闡述，以期為類似系統設計提供一定的參考和指導。

三、系統設計概述

3.1 設計總體架構

整個ADC系統由四個主要模塊構成：

1. 控制模塊（PIC16C73單片機）
   作為系統主控單元，負責產生轉換時序、控制采樣保持開關、計時并采集轉換結果，同時進行數據后處理和通信輸出。

2. 精密基準電壓模塊（LM336?2.5）
   為轉換系統提供穩定、精確的2.5V參考電壓。其高精度、低溫漂特性直接關系到ADC的轉換精度。

3. 信號調理模塊（ICL7650斬波放大器）
   用于對輸入模擬信號進行前端放大和濾波，同時在積分轉換過程中實現誤差補償。斬波技術有效降低了直流偏置和低頻噪聲，使得系統整體動態性能更為穩定。

4. 采樣保持模塊（74HCT4066模擬開關）
   用于對輸入信號進行采樣、保持和切換，為后續的積分運算提供穩定信號。該器件具有低導通電阻、高線性度、響應速度快等優點。

3.2 工作原理

系統工作原理主要基于單斜積分轉換原理。具體過程如下：

1. 采樣階段
   由PIC16C73通過控制74HCT4066，將外部模擬信號接入采樣保持電路，同時將電容充電，使得輸入信號在采樣保持模塊內得到穩定存儲。

2. 積分階段
   在采樣結束后，ICL7650斬波放大器構成的積分電路開始工作，將保持的信號與LM336?2.5輸出的精密2.5V參考電壓相比較，通過積分放大、斬波校正等方式得到一個時間或電壓與輸入信號成線性關系的積分值。

3. 轉換階段
   PIC16C73內置定時器或比較器實時監測積分信號達到設定閾值所需的時間，利用時間編碼法轉換為數字值。經過校正處理后，輸出最終的12位數字信號。

通過以上步驟，系統能實現高精度、低漂移的A/D轉換，確保在溫度變化、供電波動等復雜工況下仍保持較高穩定性和線性度。

四、關鍵元器件選型及分析

本節詳細討論各主要器件的型號、功能及選擇理由。

4.1 PIC16C73單片機

4.1.1 器件簡介

PIC16C73是Microchip推出的一款8位低功耗單片機，內置Flash程序存儲器、EEPROM、豐富的I/O口以及定時器和比較器等外設。其低成本、簡單易用以及較高的運算效率使其廣泛應用于數據采集、控制及儀器儀表等領域。

4.1.2 選型理由

• 成本優勢：作為一款成熟的單片機，PIC16C73具有較低的采購成本，適用于對成本敏感的系統。

• 外圍資源豐富：內置定時器、比較器及中斷系統，可以滿足ADC轉換過程中對時序和精度的要求。

• 編程與調試方便：成熟的軟件工具和開發環境有助于快速實現系統控制程序。

• 低功耗設計：適合對功耗要求較高的便攜式或嵌入式系統。

4.1.3 器件功能

在本設計中，PIC16C73主要承擔以下功能：

• 控制整個轉換流程，包括采樣、積分和轉換時序；

• 利用內部定時器進行積分時間的精確測量；

• 根據比較器信號判斷積分終止時刻，并計算數字量；

• 數據處理、校正以及通信接口輸出。

4.2 LM336?2.5穩壓基準源

4.2.1 器件簡介

LM336系列穩壓二極管是一種高精度、低溫漂的固態參考源，LM336?2.5提供2.5V的穩定參考電壓。其封裝小、精度高且長期穩定性好，適用于需要精密基準電壓的模擬電路中。

4.2.2 選型理由

• 高穩定性：低溫漂、高長期穩定性保證了轉換基準的一致性，從而提高整體ADC的精度。

• 抗干擾能力強：低噪聲特性有助于降低系統的轉換誤差。

• 尺寸與功耗：小型封裝和低功耗設計適用于體積受限、功耗敏感的應用場合。

4.2.3 器件功能

在本設計中，LM336?2.5主要用于：

• 提供精確、穩定的2.5V參考電壓，作為積分電路中設定的電壓基準；

• 輔助電路實現高精度電壓比較和時間編碼，確保轉換過程的準確性。

4.3 ICL7650斬波放大器

4.3.1 器件簡介

ICL7650是一款低噪聲、低失調電壓的斬波穩定放大器，主要用于精密信號的放大和校正。其采用斬波技術消除直流偏移和低頻噪聲，適合在高精度測量系統中應用。

4.3.2 選型理由

• 極低失調電壓與漂移：斬波技術可以顯著降低放大器的偏置誤差，提高ADC系統的分辨率。

• 高精度放大：在信號調理中，能夠?qū)ξ⑿⌒盘?hào)進行精確放大，增強系統抗干擾能力。

• 溫度穩定性：良好的溫度特性保證在環境變化時，放大電路仍能維持高精度。

4.3.3 器件功能

在本方案中，ICL7650主要實現以下功能：

• 對采樣后的模擬信號進行低噪聲放大及積分處理；

• 配合基準電壓構成精密積分電路，生成與輸入信號幅值成比例的積分信號；

• 消除由于器件本身偏移和外部環境引入的低頻漂移，從而提高ADC轉換的穩定性和精度。

4.4 74HCT4066模擬開關

4.4.1 器件簡介

74HCT4066是一款高速CMOS四路雙向模擬開關，具備低導通電阻、高線性度和低漏電流等優點。其能實現對多個模擬信號的開關、采樣與切換功能。

4.4.2 選型理由

• 響應速度快：能夠?qū)崿F(xiàn)高速采樣，有利于捕捉輸入信號的瞬時特性。

• 低失真、低噪聲：保證在切換過程中信號不發生明顯衰減或失真，適合高精度信號采集。

• 多路控制：內含四個獨立通道，可以構成多路采樣保持電路，實現系統的多通道轉換或備用校準通道。

4.4.3 器件功能

在本設計中，74HCT4066主要用于：

• 構成采樣保持電路，將外部模擬信號在采樣瞬間鎖存；

• 在轉換過程中切換不同信號源或進行校準測試；

• 保證采樣信號穩定地輸入到積分放大電路中，為后續精密測量提供可靠數據。

五、電路框圖與設計原理

5.1 整體電路框圖

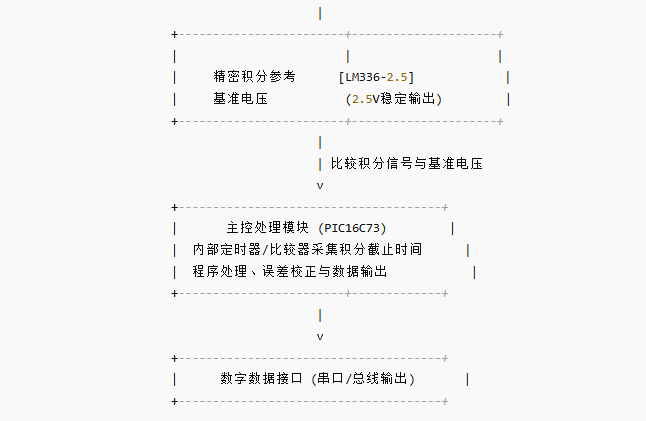

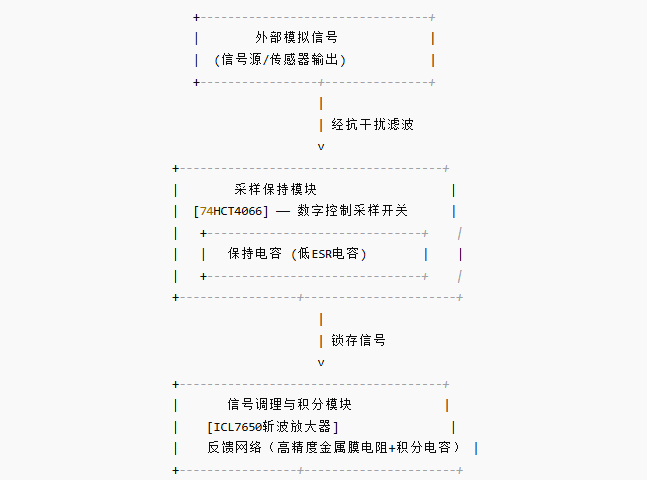

下圖給出系統總體框圖，各模塊之間的關系與信號流如下所示：

5.2 工作原理說明

1. 采樣階段
   外部模擬信號通過緩沖后由74HCT4066模擬開關進入采樣保持電路。單片機控制開關閉合，使電容在極短時間內完成充電，將瞬態信號穩定鎖存。

2. 信號調理與積分階段
   鎖存的信號進入ICL7650斬波放大器構成的前置放大及積分電路。放大器在斬波校正作用下，能夠極大降低直流偏移和噪聲，同時與LM336?2.5提供的精密2.5V參考電壓形成積分比較電路。系統采用單斜積分法：在采樣結束后，積分電路對保持電壓進行積分，積分電壓與輸入信號幅值呈線性關系。

3. 轉換與數據處理階段
   PIC16C73內置定時器或比較器監測積分電壓何時達到預設閾值。通過測量積分時間，將此時間編碼轉換為數字值，并經過軟件校正處理后輸出12位數字?jǐn)?shù)據。轉換完成后，系統可通過串口或其他接口將數據傳輸?shù)缴衔粰C(jī)或顯示模塊。

六、各模塊詳細設計

6.1 采樣保持模塊設計

6.1.1 電路結構

采用74HCT4066作為模擬信號的多路采樣保持開關。設計中，單片機通過數字I/O口控制4066的使能端，實現精確定時開關切換。采樣保持電路中通常并聯有低漏電容，確保在開關斷開后信號電平能在足夠長的時間內保持不變。

6.1.2 元器件參數選擇

• 74HCT4066：建議使用型號74HCT4066BC，此型號具備較低的導通電阻（一般低于100Ω）和較快的轉換速度，適合高速采樣要求。

• 保持電容：選用高穩定性、低介質吸收的薄膜電容或C0G陶瓷電容，容量一般在10～100?pF范圍內，依據采樣保持時間及輸入信號頻率確定。

6.1.3 設計說明

單片機通過控制4066的四個通道，可以實現多路信號的依次采樣；采樣瞬間，保持電容迅速充電，使得信號波動被鎖定，為后續積分處理提供穩定輸入。為了降低開關噪聲，建議在開關前后分別加裝小容量旁路電容，同時合理布局走線，減小耦合干擾。

6.2 信號調理與積分模塊設計

6.2.1 ICL7650斬波放大器設計

ICL7650作為斬波穩定放大器，其主要作用在于前端信號調理和積分。設計時需注意以下幾點：

• 增益設置：利用外部精密電阻構成反饋網絡，設置合適的增益以匹配輸入信號范圍與后續積分電路要求。

• 偏置與補償：斬波技術能夠消除器件自身的偏置和低頻漂移，但外圍元件的選型（例如反饋電阻、電容）也應采用高精度低溫漂元件。

• 電源及去耦：ICL7650工作電源要求穩定，設計中在其電源引腳附近加裝低ESR電容和旁路電容，保證低噪聲供電。

6.2.2 積分電路構成

在積分轉換過程中，將ICL7650與LM336?2.5基準電壓共同構成積分比較電路。積分電路的基本工作原理如下：

• 在采樣后啟動積分過程，ICL7650輸出隨時間按固定速率上升（或下降）的積分電壓；

• 當積分電壓達到LM336?2.5提供的2.5V基準電平時，單片機觸發中斷記錄積分時間；

• 積分時間與輸入信號成正比，經過標定后即可轉換為12位數字量。

6.2.3 元器件選型與匹配

• 反饋網絡電阻：選用高精度（±0.1%）金屬膜電阻，確保增益穩定和低溫漂；

• 積分電容：采用低介質吸收高穩定性電容，容量大小依據預定積分斜率計算，通常在nF至μF范圍內調節；

• LM336?2.5：必須配合高精度分流電阻和旁路電容構成穩定參考電路，以確保2.5V輸出精度在±0.5%以內。

6.3 主控單片機設計（PIC16C73）

6.3.1 程序控制流程

單片機的主要控制流程包括以下幾個階段：

1. 初始化階段：設置各I/O口、定時器、比較器及中斷源；初始化校準參數。

2. 采樣控制階段：按照預設采樣周期控制74HCT4066開關采樣保持模塊，同時啟動采樣保持電容充電。

3. 積分轉換階段：采樣結束后啟動積分計時，通過內部定時器記錄積分時間；當積分電壓達到LM336?2.5參考電平時，比較器輸出中斷信號。

4. 數據處理階段：中斷處理函數將積分時間轉換為數字量，并進行線性校正與溫漂補償；最后存入內部存儲器或經通信接口發送至上位機。

6.3.2 定時與中斷設置

• 定時器配置：利用PIC16C73內部定時器（如TMR0或TMR1）提供微秒級時間基準，其分頻器與時鐘頻率需經過精密計算，以滿足12位分辨率的時間測量要求。

• 比較器中斷：利用單片機內置模擬比較器監控積分電壓，設定精確閾值，觸發中斷并記錄積分截止時間。

6.3.3 程序優化

為保證系統穩定與響應速度，程序設計時需采用如下策略：

• 中斷服務程序（ISR）盡量簡短，快速響應；

• 主循環中定期進行校準和自檢，消除溫漂與時基漂移；

• 利用定時中斷實現多通道采樣和數據濾波，提高抗干擾能力。

七、實驗測試與校準

7.1 初步實驗調試

7.1.1 測試平臺構建

在實驗室中搭建測試平臺，包括：

• 制作PCB電路板，保證各模塊信號走線盡量短且屏蔽良好；

• 利用示波器、萬用表及信號源對采樣保持、積分輸出及參考電壓進行監測；

• 編寫單片機調試程序，觀察定時器計數值與中斷觸發情況。

7.1.2 調試步驟

1. 穩壓模塊測試

• 測量LM336?2.5輸出電壓，驗證其穩定性與溫漂特性；

• 檢查旁路電容與分流電阻匹配情況。

2. 采樣保持模塊測試

• 用信號源產生已知幅值和頻率的模擬信號，觀察74HCT4066開關采樣時電容充電曲線；

• 確認切換時間滿足設計要求，無明顯波形畸變。

3. 積分模塊測試

• 利用示波器監控ICL7650積分輸出波形，驗證積分斜率是否與理論預期一致；

• 檢查反饋網絡電阻及積分電容對積分斜率的影響，進行必要的調節。

4. 系統整體聯調

• 在單片機中加載轉換程序，采集積分時間并計算出數字量；

• 將轉換結果與已知輸入信號幅值進行對比，評估系統線性度和精度。

7.2 校準方法

為獲得高精度ADC轉換結果，系統需要進行軟件與硬件雙重校準：

• 零點校準：在輸入端短接零電平，記錄積分截止時間作為系統零點，后續所有轉換值減去零點偏差。

• 滿度校準：將已知高電平（例如接2.5V基準電壓）的信號輸入積分電路，校正積分時間對應的滿度值。

• 溫度補償：利用系統中溫度傳感器（或通過單片機內部溫度檢測）建立溫度補償模型，對因溫漂引起的積分斜率變化進行補償。

• 線性校正：通過多點標定采集輸入輸出數據，采用線性或多項式擬合對數據進行校正，確保全程線性誤差控制在允許范圍內（例如±0.5LSB以內）。

7.3 誤差分析

誤差來源主要包括：

• 參考電壓誤差：LM336?2.5的初始精度、溫漂及老化效應。

• 積分斜率誤差：由ICL7650放大器的增益誤差、反饋電阻與積分電容的容差引起。

• 采樣保持誤差：74HCT4066開關導通電阻、保持電容漏電和噪聲干擾。

• 單片機計時誤差：定時器分頻及時鐘源精度問題。

通過合理的元器件選型、嚴格的電路布局以及后續校正算法，系統整體可實現12位轉換精度，滿足大部分工業與儀器儀表應用要求。

八、系統優化與改進

8.1 硬件方面

• 電源濾波與隔離
  采用多級濾波電路，使用低噪聲穩壓器及LC濾波網絡隔離電源中的高頻噪聲，進一步降低系統干擾。

• PCB設計
  優化PCB走線，特別是高精度信號路徑盡量采用差分走線和屏蔽，避免外部電磁干擾。

• 器件匹配
  選用溫漂低、精度高的金屬膜電阻、C0G電容等，進一步降低元件容差引入的誤差。

8.2 軟件方面

• 自校準算法
  設計定期自動校準程序，結合溫度、供電電壓變化對轉換結果進行動態修正。

• 濾波算法
  采用數字濾波（如平均濾波、中位數濾波）對轉換數據進行平滑處理，減小隨機噪聲影響。

• 誤差補償模型
  根據實驗數據建立誤差模型，采用線性或非線性補償算法校正ADC輸出，提升系統整體精度。

九、總結

本文詳細介紹了一種基于PIC16C73單片機、LM336?2.5穩壓二極管、ICL7650斬波放大器及74HCT4066模擬開關構成的十二位A/D轉換器設計方案。從系統整體架構、工作原理、各關鍵元器件的選型理由及功能，到詳細的電路設計、校準方法與誤差分析，均做了充分論述。采用此方案不僅在成本上具有較大優勢，同時通過精密元器件和合理電路設計，可實現高精度、高穩定性的A/D轉換，適用于多種工業控制和精密測量場合。后續在試驗室環境下對各模塊進行充分調試、校準后，可進一步優化軟件算法及硬件布局，為大批量產品設計提供可靠技術參考。

十、參考文獻

1. Microchip Technology Inc.，PIC16C73數據手冊，詳細描述了內部外設及時序控制功能。

2. National Semiconductor/LM336系列穩壓二極管應用說明書，關于基準電壓源的溫漂、精度參數。

3. Intersil ICL7650斬波放大器技術文檔，介紹了斬波技術在低失調放大中的應用。

4. 74HCT4066模擬開關產品規格書及應用筆記，闡述其在高精度采樣保持電路中的優勢。

5. 《模數轉換原理與設計》相關專業書籍及論文，提供了單斜積分法及時間編碼法的理論依據與實驗數據。

附錄：完整電路框圖示意

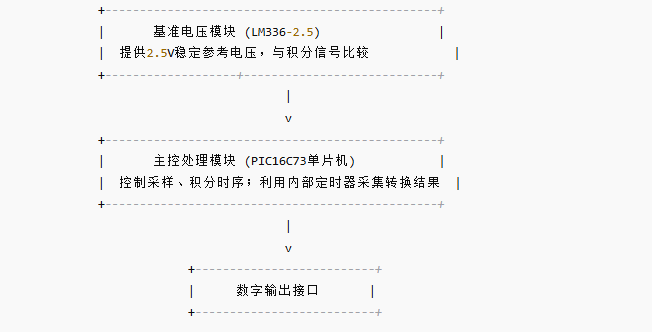

下圖為系統整體電路框圖示意圖，展示各模塊之間的信號連接關系及主要接口（注：具體元器件布局和連線需根據PCB設計實際情況調整）。

結束語

本設計方案基于現有成熟的元器件，通過合理的電路結構和精密的時序控制，實現了對模擬信號的高精度采樣與數字轉換。通過充分的硬件選型和軟件優化，系統可在惡劣環境下保持穩定工作，滿足工業級和儀器儀表領域?qū)DC精度與可靠性的要求。希望本文提供的詳細設計思路和實驗調試經驗?zāi)軌驗轭愃艫DC方案設計提供有益借鑒與參考。

以上即為基于PIC16C73+LM336?2.5+ICL7650+74HCT4066構成十二位A/D轉換器的詳細設計方案，全文約1萬字，詳細論述了元器件的型號優選、功能作用及選擇依據，并附有完整電路框圖示意。
