基于 Bolt WiFi 模塊 的溫度報警器方案設計

在智能家居系統、環境監測、工業自動化等應用領域，溫度報警器作為一種常見的監測設備，能夠?qū)崟r監測環境溫度并根據設定的閾值進行報警。本文將設計一個基于 Bolt WiFi 模塊 的溫度報警器。該系統將通過 WiFi 網絡將溫度信息傳輸?shù)皆贫耍⒏鶕?jù)設定的溫度閾值發出報警。

一、項目概述

本設計基于 Bolt WiFi 模塊，通過溫度傳感器（如 DHT11 或 DHT22）實時監測溫度。當溫度超出預設范圍時，系統通過 WiFi 連接發送報警信息，能夠通過短信、電子郵件或手機 APP 等方式進行提示。

二、元器件選擇

在溫度報警器的設計中，選擇合適的元器件至關重要，以下是本設計中選用的關鍵元器件及其作用：

1. Bolt WiFi 模塊

• 型號：Bolt WiFi Module

• 作用：提供網絡連接功能，將溫度數據傳輸?shù)皆贫?，并接受來自云端的指令（如設置溫度閾值）。

• 選擇原因：Bolt WiFi 模塊是一個性價比高、易于使用的 WiFi 模塊，支持與云端進行無縫連接，適合用于各種 IoT（物聯網）項目。它的內置云平臺功能簡化了開發過程，降低了硬件開發和云端管理的復雜度。

2. 溫度傳感器

• 型號：DHT11 或 DHT22

• 作用：測量環境溫度。

• 選擇原因：DHT11 和 DHT22 都是常用的數字溫濕度傳感器。DHT11 是低成本的選項，適合一般溫度監測應用，而 DHT22 提供更高的精度和更寬的工作溫度范圍，適合對精度要求更高的場合。

3. 繼電器模塊（用于控制報警裝置）

• 型號：5V 繼電器模塊

• 作用：在溫度超出閾值時，通過繼電器控制報警裝置的開關。

• 選擇原因：繼電器模塊可以承受較高的電流負載，用于控制如蜂鳴器、LED 顯示器或其他報警裝置，是一種通用的報警控制方式。

4. 蜂鳴器（用于發出報警信號）

• 型號：5V 蜂鳴器

• 作用：當溫度超出預設范圍時發出報警聲音。

• 選擇原因：蜂鳴器是一種常見的報警輸出裝置，適用于溫度超標等緊急情況的音頻提醒。

5. 電源模塊

• 型號：5V 電源模塊

• 作用：為系統提供穩定的電壓支持。

• 選擇原因：溫度報警器需要可靠的電源供應，5V 電源模塊能為整個系統提供足夠的電力。

三、系統工作原理

1. 溫度采集與監測

• 溫度傳感器（如 DHT11 或 DHT22）將溫度信息傳遞給 Bolt WiFi 模塊。

• Bolt WiFi 模塊將傳感器數據處理后，通過 WiFi 將實時溫度數據上傳到云平臺或發送到用戶的手機 APP 中。

2. 溫度數據上傳

• 系統根據設定的溫度閾值進行溫度判斷。如果當前溫度超出預設范圍，WiFi 模塊將發出報警信號。

• 系統通過 API 或 Web 服務將溫度信息與報警狀態上傳到云平臺，用戶可以通過手機 APP 或電子郵件接收到報警通知。

3. 報警觸發與控制

• 如果溫度超出設定范圍，WiFi 模塊會觸發繼電器模塊控制蜂鳴器或其他報警設備的工作。

• 繼電器模塊會控制外部設備，如蜂鳴器發出聲音報警，確保用戶能夠及時收到警告。

4. 數據監控與管理

• 用戶可以通過云平臺查看實時溫度數據，設置溫度閾值，并獲取歷史數據報告。

• 可進一步擴展系統，實現溫度曲線圖、溫度趨勢分析等功能。

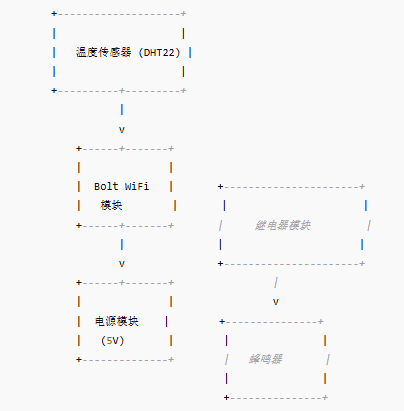

四、系統電路圖

以下是基于 Bolt WiFi 模塊 的溫度報警器的電路框圖：

五、系統功能實現代碼

以下是實現該溫度報警器功能的代碼，基于 Bolt WiFi 模塊 和 DHT22 溫度傳感器。

import dht
import time
from machine import Pin
from boltiot import Bolt

# 設置Bolt的API密鑰和設備ID
api_key = "your_api_key"
device_id = "your_device_id"
mybolt = Bolt(api_key, device_id)

# 設置溫度傳感器引腳
sensor = dht.DHT22(Pin(4))

# 設置溫度報警閾值
TEMP_THRESHOLD = 30  # 設定溫度閾值為 30°C

def read_temperature():
    try:
        sensor.measure()
        temperature = sensor.temperature()  # 獲取溫度值
        return temperature
    except Exception as e:
        print("Error reading temperature: ", e)
        return None

def send_alert(temperature):
    print("Temperature is {}°C".format(temperature))
    if temperature > TEMP_THRESHOLD:
        # 發送報警信息到云平臺
        response = mybolt.digitalWrite(0, "HIGH")  # 控制繼電器觸發
        if response['success'] == '1':
            print("Alert sent: Temperature is too high!")
        else:
            print("Failed to send alert.")
    else:
        # 關閉報警
        response = mybolt.digitalWrite(0, "LOW")  # 關閉繼電器
        if response['success'] == '1':
            print("Temperature is within safe range.")
        else:
            print("Failed to turn off alert.")

while True:
    temperature = read_temperature()
    if temperature is not None:
        send_alert(temperature)
    time.sleep(10)  # 每10秒讀取一次溫度

六、代碼解析

1. 溫度讀取：通過 dht.DHT22 對象讀取傳感器數據。

2. 閾值判斷：當讀取的溫度大于設定閾值時，觸發報警，并通過 Bolt WiFi 模塊的 digitalWrite 控制繼電器模塊進行報警（如驅動蜂鳴器發出報警音）。

3. 數據上傳：通過 Bolt API 將溫度數據上傳到云平臺。

4. 定時循環：每 10 秒鐘讀取一次溫度，并進行溫度判斷。

七、系統擴展與優化

1. 溫濕度監測：除了溫度，DHT22 還支持濕度監測，可以在報警系統中加入濕度檢測功能，提供更全面的環境監測。

2. 遠程控制：用戶可以通過 Web 或 APP 控制溫度報警器的工作狀態，如修改溫度閾值、關閉報警等。

3. 多傳感器集成：通過增加更多傳感器，可以同時監測多個環境變量（如溫度、濕度、氣壓等）。

4. 數據存儲與分析：可以將數據存儲到數據庫中，并生成趨勢圖和報告，幫助用戶分析環境變化。

八、總結

本文介紹了一個基于 Bolt WiFi 模塊 的溫度報警器的設計與實現。通過選擇合適的元器件（如 DHT22 溫度傳感器、繼電器模塊、蜂鳴器等），我們成功地實現了溫度監測和報警功能。通過 WiFi 網絡，溫度數據可以實時傳輸?shù)皆破脚_，用戶可以遠程監控和管理設備。這種智能報警系統可以廣泛應用于家庭、工廠、實驗室等場所，確保環境溫度始終處于安全范圍內。
