原標題：基于FPGA的信號發生器系統設計方案

基于FPGA+EP1C3T100C8N+DAC0832數模轉換芯片的信號發生器系統設計方案

引言

信號發生器在電子測試和測量中起著重要作用，可用于生成各種波形信號以滿足不同的應用需求。利用FPGA的強大處理能力和DAC0832的高精度數模轉換能力，可以設計出靈活且高效的信號發生器系統。本文將詳細介紹基于FPGA（EP1C3T100C8N）和DAC0832數模轉換芯片的信號發生器系統設計方案。

系統設計目標

本設計目標是構建一個多功能、高精度的信號發生器，能夠生成正弦波、方波、三角波等常見波形，滿足以下要求：

1. 輸出頻率范圍：0.1Hz 至 1MHz

2. 輸出幅度：0V 至 5V

3. 波形類型：正弦波、方波、三角波、鋸齒波

4. 頻率調節：數字控制

5. 波形質量：低失真、高精度

6. 用戶界面：可通過按鍵或外部接口設置參數

主控芯片的選擇及作用

本系統設計涉及的主要芯片包括FPGA（EP1C3T100C8N）和DAC0832。它們?cè)谙到y(tǒng)中的作用如下：

1. FPGA（EP1C3T100C8N）：

• 波形生成：利用FPGA的并行處理能力，通過查找表（LUT）生成各種波形。

• 頻率控制：通過內置的時鐘管理模塊實現精確的頻率控制。

• 用戶接口：處理用戶輸入，設置波形參數和頻率。

• 數據傳輸：將數字波形數據傳輸給DAC0832。

2. DAC0832：

• 數模轉換：將FPGA輸出的數字波形數據轉換為模擬信號。

• 高精度輸出：提供高精度、低失真的模擬輸出。

設計細節

1. 系統架構

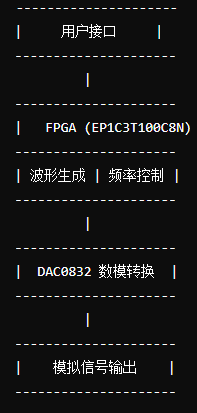

系統的總體架構包括波形生成模塊、頻率控制模塊、用戶接口模塊和數模轉換模塊。下圖展示了系統的架構：

2. FPGA設計

2.1 波形生成模塊

波形生成模塊利用查找表（LUT）存儲各種波形數據。根據用戶選擇的波形類型和頻率，通過讀取LUT中的數據生成相應的波形。

• LUT設計：每種波形（正弦波、方波、三角波、鋸齒波）都有一個對應的查找表，存儲波形在一個周期內的數字值。

• 波形選擇：用戶通過接口選擇波形類型，F(xiàn)PGA根據選擇的波形讀取對應的LUT。

• 相位累加器：利用相位累加器控制讀取LUT的速度，實現不同頻率的波形生成。

2.2 頻率控制模塊

頻率控制模塊通過分頻器和計數器實現。用戶設置的頻率值通過接口傳遞給FPGA，F(xiàn)PGA根據設定的頻率控制相位累加器的步進值。

• 分頻器：將FPGA內部的高頻時鐘信號分頻，得到所需的輸出頻率。

• 計數器：根據分頻器的輸出信號控制相位累加器的步進值，實現精確的頻率控制。

2.3 用戶接口模塊

用戶接口模塊負責處理用戶輸入的控制信號，通過按鍵或外部通信接口（如UART）設置波形參數和頻率。

• 按鍵接口：處理用戶按鍵輸入，選擇波形類型和設置頻率。

• 通信接口：通過UART接收外部設備發送的控制命令，設置波形參數和頻率。

2.4 數據傳輸模塊

數據傳輸模塊負責將波形生成模塊輸出的數字?jǐn)?shù)據傳輸給DAC0832，實現數模轉換。

• SPI接口：利用SPI接口將數字?jǐn)?shù)據傳輸給DAC0832，確保數據傳輸?shù)姆€(wěn)定性和可靠性。

3. DAC0832數模轉換

DAC0832是一款高精度的8位數模轉換芯片，通過SPI接口接收來自FPGA的數字波形數據，并轉換為模擬信號。

• 數據接收：通過SPI接口接收來自FPGA的數據。

• 數模轉換：將接收到的數字?jǐn)?shù)據轉換為對應的模擬電壓輸出。

• 輸出濾波：通過外部濾波電路，平滑輸出信號，減少高頻噪聲。

4. 系統實施與測試

4.1 電路板設計與制作

• PCB布局：合理布局FPGA、DAC0832和其他外圍元件，減少電磁干擾和信號串?dāng)_。

• 電源管理：確保各個芯片的電源穩定，采用去耦電容減少電源噪聲。

4.2 軟件設計與調試

• FPGA固件：使用VHDL或Verilog編寫FPGA固件，實現波形生成、頻率控制和數據傳輸。

• 用戶接口軟件：編寫用戶接口軟件，處理按鍵輸入和通信接口命令。

4.3 系統調試與測試

• 波形測試：使用示波器測試各個波形輸出，驗證波形的準確性和質量。

• 頻率測試：測試不同頻率下的波形輸出，確保頻率控制的準確性。

• 幅度測試：測試不同幅度下的波形輸出，驗證數模轉換的精度。

• 噪聲測試：測試輸出信號的噪聲水平，確保輸出信號的純凈度。

結論

基于FPGA（EP1C3T100C8N）和DAC0832數模轉換芯片，通過合理的電路設計和軟件編寫，可以實現一個高效、靈活的信號發生器系統。FPGA作為核心控制器，負責波形生成、頻率控制和用戶接口處理，DAC0832則實現高精度的數模轉換。本設計不僅具備生成多種波形的能力，還能通過數字控制實現精確的頻率和幅度調節。通過詳細的實施和測試，確保系統滿足設計要求，并實現了高質量的信號輸出。該設計具有重要的應用價值，可廣泛應用于電子測試、測量和信號處理等領域。
