如何使用模塊化儀器和軟件加速系統設計、驗證和生產測試

來源: digikey
2023-05-29
類別:工業控制
eye 160
文章創建人 拍明芯城

  作者:Jeff Shepard

  在為汽車、消費、工業、醫療和其他應用設計、驗證和生產測試組件和系統時,需要大量的測試和測量 (T&M) 儀器。這些 T&M 儀器套件需要緊湊且具有高性能。他們需要低延遲以及高通道密度和帶寬。此外,設計需求會隨著時間的推移而改變,因此模塊化是確保系統面向未來的一大優勢。在許多情況下,這些 T&M 活動涉及重復測試或地理上分散的團隊之間的協作,使軟件定義測試成為一個非常理想的功能。

  使用一組常規儀器是一種潛在的解決方案。然而,來自一系列制造商的設備的系統集成問題,包括在多個屏幕上顯示的信息、軟件兼容性、大量布線以及眾多分立儀器所需的空間量,可能具有挑戰性。

  相反,T&M 系統設計人員可以轉向高性能模塊化儀器和其他具有專門同步和關鍵軟件功能的 I/O模塊,從設備驗證到自動化生產測試。這些捆綁單元可用于緊湊型五插槽 PXI Express 測量系統,該系統可通過 Thunderbolt USB-C 端口由筆記本電腦或臺式計算機控制。

  本文首先簡要回顧模塊化儀器系統的性能指標,包括模擬儀器類別。然后,它比較了模塊化儀器系統的各種總線的性能,并探討了與提高分辨率和減少延遲相關的挑戰。最后介紹了NI的 PXI 可編程電源 (PPS) 套件,包括用于數字萬用表、LCR 表、示波器、多功能 I/O、波形發生器和源測量單元的模塊,以及用于自動化 T&M 過程的軟件工具。

  需要什么樣的測量?

  確定需要哪種類型的 T&M 儀器的過程始于幾個基本問題:

  被測信號是輸入、輸出還是兩者兼有?

  信號頻率是直流電 (DC) 還是交流電 (AC),如果是交流電,單位是千赫 (kHz)、兆赫 (MHz) 還是千兆赫 (GHz)?

  這些問題的答案有助于確定所需儀器是用于直流和電源、低速模擬、高速模擬還是射頻 (RF) 和無線應用(表 1)。


  表 1:根據輸入和輸出特性以及性能水平,T&M 儀器有幾個基本類別。 (表格來源:NI)

  模擬儀器規格

  確定測量任務所需的一般儀器類型后,就該確定具體的性能要求,包括:

  信號基礎包括確保:信號范圍足夠大以捕獲所需信號,阻抗支持 DUT 的負載和測量的頻率要求,以及與地的隔離支持所需的抗擾度和安全級別。

  以 kHz、MHz 或 GHz 為單位的帶寬需要足以處理被測量的信號,并且模數轉換器 (ADC) 需要足夠快,以每秒樣本數計算,例如每秒千樣本數 ( kS/s)、每秒百萬樣本數 (MS/s) 或每秒千兆樣本數 (GS/s),以捕獲所需的信號細微差別。

  分辨率和準確性也是重要的考慮因素。是否需要 8 位、24 位或其他級別的分辨率?可以容忍的以百分比或百萬分率表示的最大錯誤率是多少?此外,以微伏 (μV) 或納伏 (nV) 等絕對單位表示的所需靈敏度是多少?

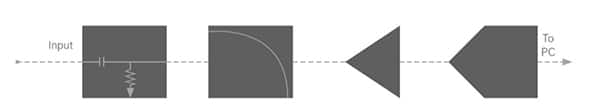

  各種類型的 T&M 儀器需要不同的輸入隔離和阻抗范圍、輸入耦合和濾波規格、放大器靈敏度以及測量分辨率和精度,如測量儀器模擬輸入路徑示例(表 2)所示。




不同 T&M 儀器的圖像,例如 DMM 和示波器


  表 2:不同的 T&M 儀器,例如 DMM 和示波器,對于給定的測量可能需要廣泛不同的性能特征。 (表格來源:NI)

  總線、帶寬和延遲

  T&M 儀器需要連接到控制器以形成測試系統。對連接總線的信號帶寬和延遲的要求是重要的考慮因素。帶寬衡量數據傳輸?shù)乃俣?,通常以兆字?jié)/秒為單位,而延遲衡量數據傳輸?shù)难舆t。常用的總線具有廣泛不同的帶寬和延遲組合。另一個因素是總線支持的傳輸距離。例如,通用接口總線 (GPIB) 和通用串行總線 (USB) 可以支持相似級別的延遲,但 USB 提供更高的帶寬。就其本身而言,千兆以太網具有中等帶寬和更高的延遲,但可以傳輸更遠的距離。

  在設計 T&M 系統時,經常使用 PCI 和 PCI Express。它們專為最遠約 1 米 (m) 的短距離鏈路而設計,并提供高帶寬和低延遲(圖 1)。 PCI Express 的一個重要特性是它為總線上的每個設備提供專用帶寬。這使得 PCI Express 成為高性能和數據密集型應用程序的首選互連總線,例如需要集成和同步多臺儀器操作的實時 T&M 系統。

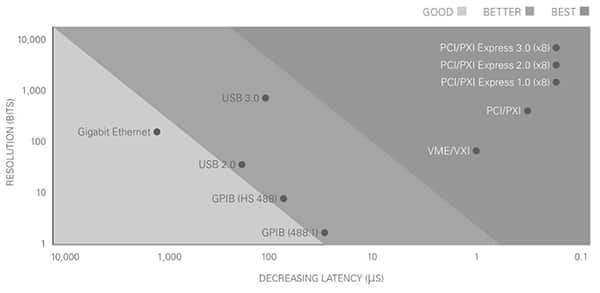

分辨率和延遲的 NI PCI/PXI Express 組合圖像(點擊放大)


  圖 1:PCI/PXI Express 提供分辨率和延遲的最高性能組合。 (圖片來源:NI)

  T&M 儀器包

  設計人員可以將NI 的PXI PPS 套件 作為高性能 T&M 系統的基礎。 PXI PPS 模塊可滿足 DUT 的基本電源需求,并可通過眾多 T&M 模塊進行擴展,以支持一系列設備表征、設計驗證和制造測試應用。該機箱為附加儀器提供高達 58 瓦的電源和冷卻、高性能 PXIe 互連以及用于連接外部臺式機或筆記本電腦的集成 Thunderbolt 鏈路,充當系統控制器(圖 2)。



基本 PXI PPS 捆綁包的圖片


  圖 2:一個基本的 PXI PPS 套件包括一個控制器、一個 PPS 模塊和用于另外四個 PXI 儀器的插槽。 (圖片來源:NI)

  PPS 可用于為 DUT 提供可編程電源,同時控制和監控電流和電壓電平以測量功耗。它們有兩個帶遙感功能的隔離式 60 瓦通道,可校正系統布線中的損耗,典型效率為 78%。這些通道還包括輸出斷開器,可以在未測試時隔離 DUT。

  為 DUT 提供 120 瓦功率的可擴展 PXI PPS 捆綁包示例包括帶有 PXIe-4112 雙通道 PPS 的867117-01 (如型號782857-01),可在 60 伏直流電下提供最大 1 安培 (A) 的電流每個通道,以及帶有 PXI2-4113 雙通道 PPS 的867118-01 (如型號782857-02),每個通道可在 10 伏直流電下提供高達 6 A 的電流(圖 3)。

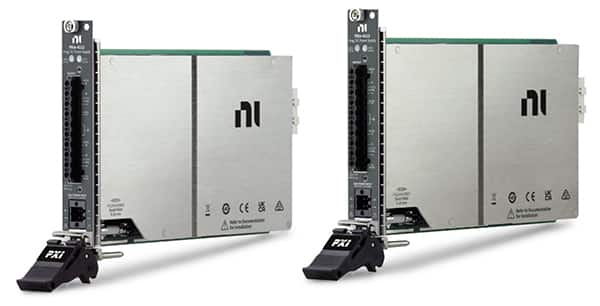

60 V DC(左)或 10 V DC(右)PXI PPS 束的圖像


  圖 3:PXI PPS 捆綁包提供 60 伏直流(左)或 10 伏直流(右)輸出的電源選擇。 (圖片來源:NI)

  快速啟動 T&M 系統開發

  NI 為設計人員提供一系列 PXI 套件,以快速啟動他們的 T&M 系統開發工作。例子包括:

  PXI 波形發生器套件,可用于生成標準函數和用戶定義的任意波形。 PXI 波形發生器套件具有多達兩個帶寬高達 80 MHz 的輸出通道、±12 伏輸出范圍和 800 MS/s 最大采樣率。例如,867119-01包括一個 20 MHz 任意函數發生器。

  PXI 示波器套件具有多達八個通道,能夠以高達 5 GS/s 的速度和 1.5 GHz 的模擬帶寬進行采樣。捆綁包867010-01包括一個 60 MHz 示波器模塊。

  PXI 源測量單元 (SMU) 套件,如867111-01,設計用于自動化直流測量和測試。 SMU 具有四象限操作,范圍高達 ±200 伏和 ±3 A,靈敏度低至 100 飛安 (fA)。 PXI SMU 套件結合了執行高功率掃描和低電流測量的能力。

  PXI LCR 套件(例如867113-01)可用于通過將 LCR 表和 SMU 組合在單個儀器中來進行直流和阻抗測量。該儀器以單槽 PXI 外形尺寸提供 fA 電流和飛法拉 (fF) 電容測量。

  PXI DMM 套件支持手動探測、開關和自動 DMM 測量,具有高達 7.5 位的高精度和分辨率。高采樣速度使用戶無需示波器即可表征瞬變。用戶還可以配置用于采集和/或排序的觸發器。例如,867115-01具有 6.5 位顯示屏。

  PXI 納伏表套件是高分辨率模擬輸入模塊,分辨率高達 28 位。它們包括使用一對通道提供高水平噪聲抑制的斬波模式,從而實現準確和可重復的 nV 測量和板載信號平均和濾波,以及自動歸零測量切換。型號867125-01具有 32 個通道、28 位分辨率和 2 MS/s 采樣率。

  PXI 多功能 I/O 套件,如867124-01,提供模擬 I/O、數字 I/O、計數器/定時器和觸發功能的組合。 PXI 多功能 I/O 套件具有多達四個模擬輸出通道、48 個雙向數字通道、80 個模擬輸入通道和 2 MS/s 的采樣率。

  軟件定義系統

  除了全面的硬件模塊外,NI 還為 T&M 系統設計人員提供多種軟件開發環境選擇,包括InstrumentStudio和 LabVIEW。

  InstrumentStudio 包含在 NI PXI 儀器中,為測試工程師提供了一個單一的無代碼軟件環境來監控和調試自動化測試系統。此外,用戶可以創建同時顯示來自多臺儀器的數據的屏幕(圖 4)。工具使用戶能夠捕獲屏幕截圖和測量結果,并保存 DUT 的項目級配置,這些配置可以重復使用或與其他開發人員共享。

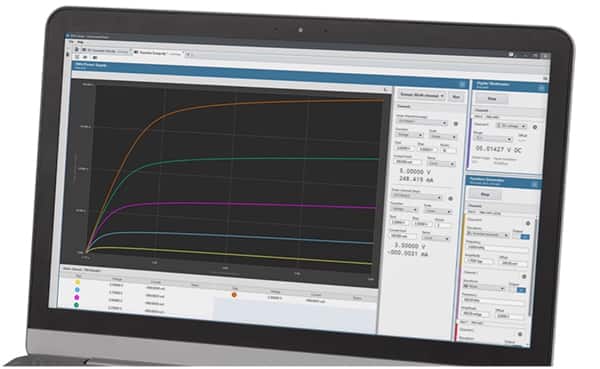

InstrumentStudio 的圖像可以呈現來自多個儀器的數據


  圖 4:InstrumentStudio 可以在一個屏幕上顯示來自多個儀器的數據。例如,來自示波器(左大面板)、DMM(右上面板)和函數發生器(右下面板)。 (圖片來源:NI)

  LabVIEW 是 NI 的軟件定義測試開發環境。借助其圖形用戶界面 (GUI),測試工程師可以快速開發自動化研究、驗證和生產測試系統。在基本層面上,LabVIEW 的圖形方法使非程序員能夠拖放儀器的虛擬表示以構建 T&M 程序、創建交互式用戶界面并將數據保存到 .cvs、.tdms 或自定義二進制文件。

  更高級的程序員可以受益于 Python、C、C++、C#、.NET 和 MATLAB 的可用驅動程序。 NI 還提供了一套用于開發綜合測試與測量環境的軟件工具,包括:

  用于創建自動化測試序列的TestStand

  G用于構建網絡應用程序的網絡開發軟件

  用于交互式數據分析的DIAdem

  用于 T&M 數據采集和記錄的FlexLogger

  結論

  為組件和系統的設計、驗證和生產測試創建軟件定義的測試環境需要使用多種 T&M 儀器。測試工程師無需使用來自多個供應商的具有相關連接性、成本和空間要求的儀器,而是可以轉向 NI 的儀器包,這些儀器包可用于生產緊湊、靈活和高性能的測試系統。 NI 還提供多種軟件環境以加快開發過程。
