國產ADC兼容AD7793在高精度溫控設備中的應用方案
溫度控制技術已成為工業、農業、科學研究、航空航天和人們生活等各活動中很重要的一個環節，特別是在科學研究、航空航天、生物醫藥、精密儀器等領域?qū)囟瓤刂凭鹊囊髽O高，有時是極其苛刻的。
高精度溫控設備基于MCU、ADC和OPA作為核心芯片，具有精度高、結構簡單、穩定性好等特點。本文介一款國產ADC在高精度溫控設備中的應用，該國產ADC性能可以兼容AD7793，具有集成度高、性能穩定，性價比高等優勢。
該國產ADC分辨率高、噪聲很低，因此對于前端的抗混疊濾波器的要求也大大降低，最高16/24位。集成了可編程增益放大器(PGA)和低漂移片內基準電壓源，可為橋式傳感器、熱電偶和電阻溫度器件(RTD)提供高精度測量解決方案。
該ADC包含低噪聲PGA，增益1、2、4、8、16、32、64和128可選，一個Δ-Σ調制器和數字濾波器。芯片上集成了一個低漂移1.17V或2.5V基準電壓源，并提供兩個匹配的激勵電流源(IEXC)，用于精確的RTD測量。該設備的輸出數據速率可配置為4.17SPS至890SPS，50Hz/60Hz同時抑制選項，同時在傳感器連接診斷的模擬輸入端提供燒毀電流源。
國芯思辰ADC參數如下：
?偏移漂移：5nV/C(增益=128)
?增益漂移：1ppm/℃
?積分非線性：2ppm
?4差分輸入，內部或外部時鐘

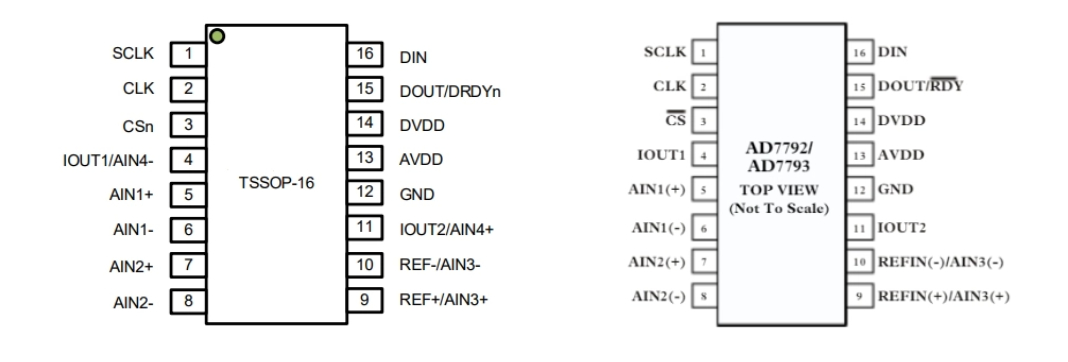

?采用16引腳TSSOP封裝
?工作溫度在-40℃至+125℃范圍內
責任編輯：David
