基于SG3525芯片、UC3844與IR2110的高效小型化開關電源設計方案

引言

隨著電子技術的飛速發展，高效、小型化的開關電源在各類電子設備中得到了廣泛應用。本文旨在設計一款基于SG3525芯片、UC3844電流型PWM控制器以及IR2110驅動芯片的高效小型化開關電源。該方案結合了各芯片的優勢，實現了高轉換效率、低噪聲、快速響應及良好的穩定性。

主控芯片型號及其在設計中的作用

1. SG3525芯片

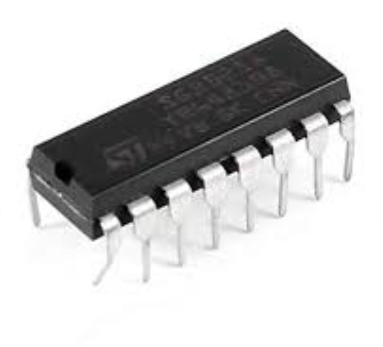

型號與特點：
SG3525是美國硅通用半導體公司（Silicon General）生產的一種高性能、功能齊全的電流控制型PWM控制器。它內部集成了基準電壓調整器、振蕩器、誤差放大器、比較器、鎖存器、欠壓鎖定電路、閉鎖控制電路、軟起動電路和輸出電路等多個功能模塊。SG3525的輸出驅動為推拉輸出形式，增強了驅動能力，適用于驅動n溝道功率MOSFET。

在設計中的作用：

• PWM控制：SG3525通過其內部的脈寬調制器（PWM）生成控制信號，調節MOSFET的導通與關斷時間，從而控制輸出電壓和電流。

• 電壓與電流雙環控制：SG3525具有電壓環和電流環雙環控制系統，能夠同時監測輸出電壓和電流，確保電源的穩定性和響應速度。

• 軟起動與保護：內置軟起動電路，可防止開機時的電流沖擊；同時，具有過流保護和欠壓鎖定功能，確保電源在異常情況下能夠自動關閉，保護電路安全。

2. UC3844芯片

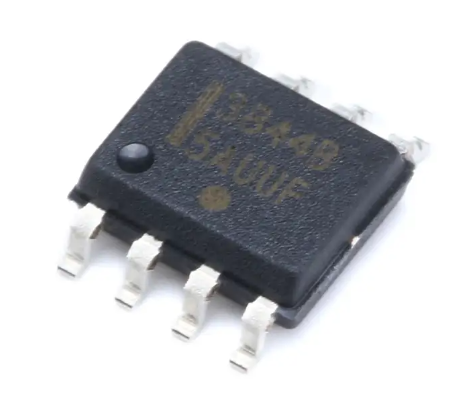

型號與特點：
UC3844是美國Unitrode公司（已被TI公司收購）生產的高性能電流型PWM控制器。它采用單端輸出方式，最大占空比可達50%，具有過壓保護和欠壓鎖定功能。UC3844的啟動電壓低，適用于寬范圍輸入電壓的應用場景。

在設計中的作用：

• 電流控制：UC3844作為電流型PWM控制器，能夠直接根據反饋電流調節輸出脈寬，實現精確的電流控制。

• 頻率可調：通過調整UC3844的外部定時電阻和電容，可以靈活設置PWM信號的頻率，滿足不同應用場景的需求。

• 過壓與欠壓保護：內置的過壓和欠壓保護功能，確保電源在輸入電壓異常時能夠自動關閉，保護電路不受損壞。

3. IR2110芯片

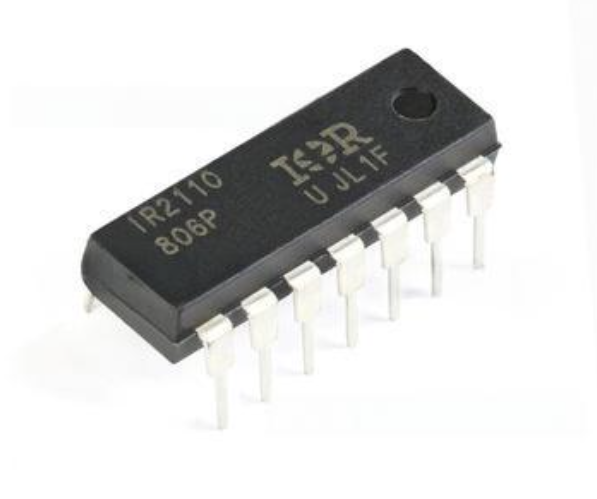

型號與特點：
IR2110是International Rectifier公司生產的一種高性能MOSFET驅動器，適用于驅動高壓、高速的n溝道和p溝道MOSFET。它采用自舉電路技術，無需外部電源即可驅動高壓側MOSFET，簡化了電路設計。

在設計中的作用：

• 驅動能力增強：IR2110能夠提供足夠的驅動電流，確保MOSFET快速、可靠地導通與關斷，提高電源的轉換效率。

• 自舉電路：內置的自舉電路使得IR2110能夠同時驅動高壓側和低壓側的MOSFET，簡化了驅動電路的設計。

• 保護功能：IR2110還具有一定的保護功能，如欠壓鎖定和過溫保護，確保驅動電路在異常情況下能夠自動關閉，保護MOSFET不受損壞。

設計方案

1. 系統架構

本設計采用SG3525作為主控制器，負責PWM信號的生成和電壓、電流的雙環控制；UC3844作為輔助控制器，提供額外的電流控制功能；IR2110作為MOSFET驅動器，增強驅動能力并簡化驅動電路設計。

2. 主電路設計

輸入濾波電路：
輸入端采用LC濾波電路，濾除輸入電壓中的高頻噪聲和紋波，保證輸入電壓的穩定性和純凈度。

功率變換電路：
采用推挽式功率變換電路，由兩個MOSFET交替導通與關斷，實現電壓的變換和功率的傳遞。推挽式電路具有輸出電壓波形對稱、瞬態響應速度快、電壓利用率高等優點。

輸出濾波電路：
輸出端采用LC濾波電路，濾除輸出電壓中的高頻噪聲和紋波，確保輸出電壓的穩定性和平滑性。

3. 控制電路設計

SG3525控制電路：

• PWM信號生成：SG3525通過其內部的振蕩器和比較器生成PWM信號，控制MOSFET的導通與關斷。

• 電壓與電流反饋：通過分壓電阻和采樣電阻分別采集輸出電壓和電流信號，反饋至SG3525的誤差放大器進行比較，實現電壓和電流的雙環控制。

• 軟起動與保護：利用SG3525內置的軟起動電路和過流保護電路，實現開機時的軟起動和異常情況下的自動保護。

UC3844輔助控制電路：

• 電流控制：UC3844接收來自電流傳感器的反饋信號，與內部基準電壓進行比較，調節PWM信號的占空比，實現精確的電流控制。

• 頻率調整：通過調整UC3844的外部定時電阻和電容，設置PWM信號的頻率，以適應不同的應用場景。

IR2110驅動電路：

• 驅動信號放大：IR2110接收來自SG3525和UC3844的PWM信號，將其放大后驅動MOSFET的柵極，實現MOSFET的快速、可靠導通與關斷。

• 自舉電路：利用IR2110內置的自舉電路，無需外部電源即可驅動高壓側MOSFET，簡化了電路設計。

4. 仿真與驗證

利用電力電子仿真軟件（如SABER）對設計的開關電源進行仿真驗證。通過調整各參數，確保電源在輸入電壓全范圍內能夠?qū)崿F(xiàn)穩壓輸出，且輸出功率達到額定要求。同時，驗證電源在異常情況下的保護功能和穩定性。

5. 散熱設計與效率優化

在高效小型化開關電源的設計中，散熱是一個至關重要的考慮因素。由于MOSFET和其他功率元件在高頻開關過程中會產生大量熱量，如果不及時散出，可能會導致元件損壞，影響電源的穩定性和壽命。

散熱設計：

• 散熱片與風扇：在MOSFET和其他關鍵功率元件上安裝散熱片，通過增大散熱面積來降低元件溫度。對于大功率應用，還可以考慮在散熱片上安裝風扇，增強空氣對流，提高散熱效率。

• 熱敏電阻與溫控電路：在電源內部安裝熱敏電阻，實時監測關鍵元件的溫度。當溫度超過設定閾值時，通過溫控電路觸發保護機制，如降低輸出功率或關閉電源，以防止過熱損壞。

效率優化：

• 優化PWM控制策略：通過調整SG3525和UC3844的PWM控制參數，如占空比、頻率等，以實現最佳的轉換效率。例如，在輕載條件下，可以采用跳周期控制（Skip Cycle Modulation, SCM）或突發模式（Burst Mode）來減少開關損耗，提高輕載效率。

• 選用低損耗元件：在設計中盡量選用低損耗的MOSFET、二極管、電感等元件，減少功率轉換過程中的能量損失。

6. 電磁兼容性（EMC）設計

開關電源在工作過程中會產生大量的電磁干擾（EMI），如果不加以控制，可能會對周圍電子設備造成干擾，甚至影響電源自身的正常工作。

EMC設計：

• 濾波電路設計：在輸入和輸出端增加濾波電路，如共模電感、差模電容等，以濾除高頻噪聲和電磁干擾。

• 屏蔽與接地：對電源內部的敏感元件和電路板進行屏蔽處理，減少電磁輻射。同時，合理設計接地系統，確保信號和電源的可靠接地，降低地電位差引起的干擾。

• 布局與布線：在電路板布局時，應盡量將高頻信號線和電源線分開布置，避免相互干擾。同時，采用短而粗的導線連接大功率元件，減少線路阻抗和損耗。

7. 軟件調試與測試

在完成硬件設計后，需要進行軟件調試和測試以確保電源的性能和穩定性。

軟件調試：

• 參數設置：根據實際需求，通過SG3525和UC3844的外部引腳或內部寄存器設置合適的控制參數，如電壓基準、電流限值、軟起動時間等。

• 保護機制驗證：通過模擬過壓、欠壓、過流等異常情況，驗證電源的保護機制是否有效。

測試：

• 靜態測試：在額定輸入電壓和負載條件下，測量電源的輸出電壓、電流和效率等參數，確保滿足設計要求。

• 動態測試：在負載突變、輸入電壓波動等動態條件下，測試電源的響應速度和穩定性。

• EMC測試：按照相關標準對電源進行EMC測試，確保其電磁輻射和抗干擾能力符合規范要求。

8. 實際應用與改進

將設計好的開關電源應用于實際設備中，并進行長時間的運行測試，以驗證其可靠性和穩定性。同時，根據實際應用中遇到的問題和反饋，對電源進行進一步的改進和優化。

實際應用：

• 系統集成：將開關電源與設備的其他部分進行系統集成，確保電源與設備之間的接口兼容性和信號傳輸?shù)臏?zhǔn)確性。

• 現場測試：在實際工作環境中對電源進行長時間運行測試，記錄各項性能指標和故障情況。

改進與優化：

• 性能提升：根據測試結果和反饋意見，對電源的性能進行提升，如提高轉換效率、降低噪聲等。

• 成本降低：在保證性能的前提下，通過優化設計和選用更經濟的元件來降低生產成本。

• 智能化升級：考慮加入智能控制功能，如遠程監控、故障診斷等，提高電源的智能化水平和用戶體驗。

結論

本文詳細介紹了基于SG3525芯片、UC3844與IR2110的高效小型化開關電源的設計方案，包括系統架構、主電路設計、控制電路設計、散熱設計與效率優化、電磁兼容性設計、軟件調試與測試以及實際應用與改進等方面。通過綜合考慮各方面的因素，設計出了一款性能優良、穩定可靠、成本合理的開關電源，可廣泛應用于各類電子設備中。
